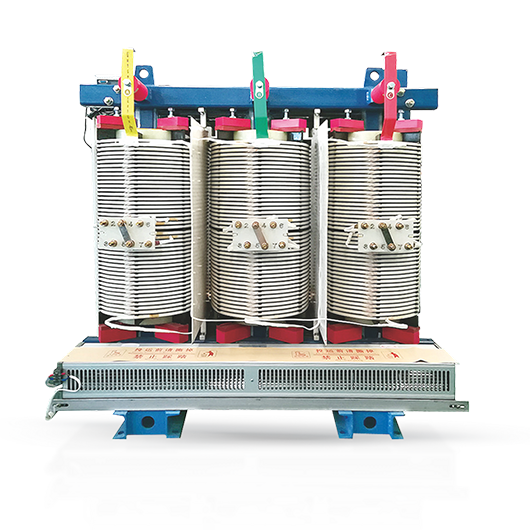

SG10型H級絕緣干式電力變壓器承受熱沖擊能力強，過負載能力大、難燃、防火性能高、低損耗、局部放電量小、噪聲低、不產生有害氣體、不污染環境、對濕度、灰塵不敏感、體積小、不開裂、維護簡便。因此，最適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：機場、發電廠、冶金作業、醫院、高層建筑、購物中心、居民密集區以及石油、化工、核電站、核潛艇等特殊環境中。
“中國造·御全球”
“中國造·御全球”
“中國造·御全球”
SG10型H級絕緣干式電力變壓器承受熱沖擊能力強，過負載能力大、難燃、防火性能高、低損耗、局部放電量小、噪聲低、不產生有害氣體、不污染環境、對濕度、灰塵不敏感、體積小、不開裂、維護簡便。因此，最適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：機場、發電廠、冶金作業、醫院、高層建筑、購物中心、居民密集區以及石油、化工、核電站、核潛艇等特殊環境中。

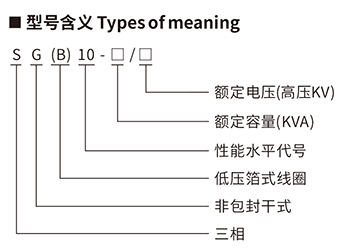

性能技術指標
產品標準：GB/T 10228-2015, GB 1094.11-2007
額定高壓：10(11, 10.5, 6.6, 6.3, 6)kV
額定低壓：0.4kV
聯結組別：Dyn11或Yyn0
高壓分接范圍：±5%或±2x2.5%
絕緣水平：LI75AC35/LI0AC5
頻率：50Hz

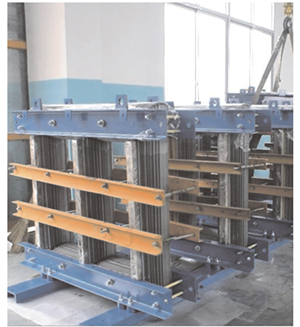

鐵芯
鐵芯采用進口晶粒取向優質高導磁性能硅鋼片疊裝而成。45°全斜接縫結構，繞組成鐵芯間采用彈性固定裝置，使變壓器具有較低的空載損耗和噪聲。
鐵芯表面經特殊的工藝處理，既降低變壓器噪聲又使變壓器在運行過程中鐵芯不會銹蝕。
鐵芯由拉螺桿適度夾緊，無沖孔，上、下夾件由拉板連接并與底座固定為一體，繞組通過彈性墊塊固定，緩沖結構可減輕繞組的震動程度和降低噪聲。

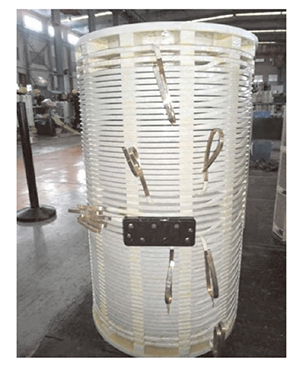

高、低壓線圈
高、低壓線圈選用Nomex? 絕緣材料，并經VPI真空加壓設備多次浸漬無溶劑浸漬漆，并多次高溫烘焙固化。高壓線圈采用機械強度高，散熱條件好的連續式結構，避免了多層圓筒式線圈層間電壓高，散熱能力差、容易熱擊穿，以及機械強度低的缺點，從而提高了產品運行的可靠性；低壓線圈采用箔式或縱向氣道大電流螺旋式結構。浸漬后的線圈防潮性能極佳，更能承受沖擊，永無龜裂，無局部放電，壽命期后易于分散回收，保護環境。
引出線
高壓出線端子固定在繞組上部，分接頭在繞組中部，在斷電的情況下通過聯接片變換抽頭，從而調節輸出電壓。 低壓出線端子為板式導電排，通過螺栓與引出排可靠連接。
外殼
如用戶需要，我公司可提供防護等級為IP20和IP23的外殼。外殼防護等級IP20的含義為：不容許直徑12mm的固體異物進入。為保證冷卻空氣流通，外殼的底板與頂部由網孔板制成。外殼防護等級IP23的含義除同IP20外，還可防止與垂線成60°角以內的水淋入。
過熱保護
為對線圈過熱采取保護措施，315KVA及以上SG10干式變壓器裝有一套溫度顯示保護裝置。本裝置利用埋入低壓繞組內的感溫元件作為數顯儀的信號源。當?shù)蛪豪@組內溫度發生變化時，感溫數顯儀顯示出一個新的溫度值，并根據此溫度值執行控制及報警功能，以起到保護變壓器的作用。
過熱能力
SG10 干式電力變壓器采用新結構、新材料、新工藝散熱條件好、熱壽命長、過負荷能力極強，在120%過負荷下或長期安全可靠工作。在IP23環境下無需風機冷卻，仍可長期滿負荷運行。
安全
SG10型新產品為當今最高安全性能的干式變壓器。所有絕緣材料均不助燃、自熄、無毒，其可燃物質不到環氧澆注式產品的10%，在800℃高溫下長時間燃燒無有毒煙霧產生，從而克服了環氧澆注式變壓器燃燒時產生有毒氣體的缺陷。SG10型新產品在電力、地鐵、船舶、化工、冶金等對安全要求高、濕熱、通風不良的場合更顯優越性。
可靠
SG10型新產品的特殊線圈設計、工藝及材料，使產品三防性能極佳(防潮、防霉、防鹽霧)，更能承受熱沖擊，永無龜裂、無局部放電產生。
以Nomex? 為基礎的絕緣系統，在變壓器的整個使用壽命期都保持極佳的電性能和機械性能。Nomex?材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器既使在使用數年之后線圈仍保持結構緊密，并且能夠承受短路的壓力。
卓越的耐潮濕性
Nomex 絕緣系統OVDT干式變壓器足以抵擋水份的侵入。
采用先進的VPI設備和真空浸漬技術。
UL認可的高品質浸漬漆，在180℃及以上的溫度下可長期連續運行。
Nomex? 紙完全由浸漬漆滲透浸漬。
體積更小、重量更輕
SG10型新產品采用了杜邦Nomex 紙為主絕緣材料，并將其作為變壓器最熱點處的混合絕緣系統，使該產品與同等容量的環氧樹脂澆注式變壓器產品相比，減小了尺寸和重量。
環保
SG10型新產品壽命期后分解回收，滿足客戶需求，克服了環氧樹脂澆注干式變壓器由于樹脂、玻璃絲固化融合成整體，導致壽命期后不可分解，污染環境的缺陷。
|
額定容量 (KVA) |
電壓組合(kV) |
聯結方式 Connecting way |
損耗(kW) |
空載電流 (%) |
阻抗電壓 (%) |
絕緣等級 Insulating level |
重量 (kg) |
噪聲 (LPA) |
||
|
高壓(kV) |
低壓(kV) |
空載 |
負載 (145°C) |
|||||||
|
100 |
11 |
0.4 |
Dyn11 或 Yyn0 |
0.40 |
1.88 |
2.4 |
4 |
H-H |
520 |
|
|
125 |
0.48 |
2.13 |
2.0 |
650 |
|
|||||
|
160 |
0.56 |
2.55 |
1.8 |
740 |
|
|||||
|
200 |
0.62 |
3.10 |
1.8 |
850 |
40 |
|||||
|
250 |
0.72 |
3.60 |
1.8 |
1005 |
40 |
|||||
|
315 |
0.88 |
4.60 |
1.8 |
1270 |
42 |
|||||
|
400 |
0.94 |
5.40 |
1.8 |
1465 |
42 |
|||||
|
500 |
1.16 |
6.60 |
1.8 |
1730 |
44 |
|||||
|
630 |
1.35 |
7.90 |
1.6 |
6 |
1840 |
44 |
||||
|
800 |
1.52 |
9.50 |
1.6 |
2170 |
45 |
|||||
|
1000 |
1.76 |
11.40 |
1.3 |
2390 |
45 |
|||||
|
1250 |
2.08 |
12.50 |
1.3 |
2990 |
46 |
|||||
|
1600 |
2.44 |
13.90 |
1.3 |
3830 |
46 |
|||||
|
2000 |
3.32 |
17.50 |
1.2 |
4380 |
48 |
|||||
|
2500 |
4.00 |
20.30 |
1.2 |
4930 |
50 |
|||||

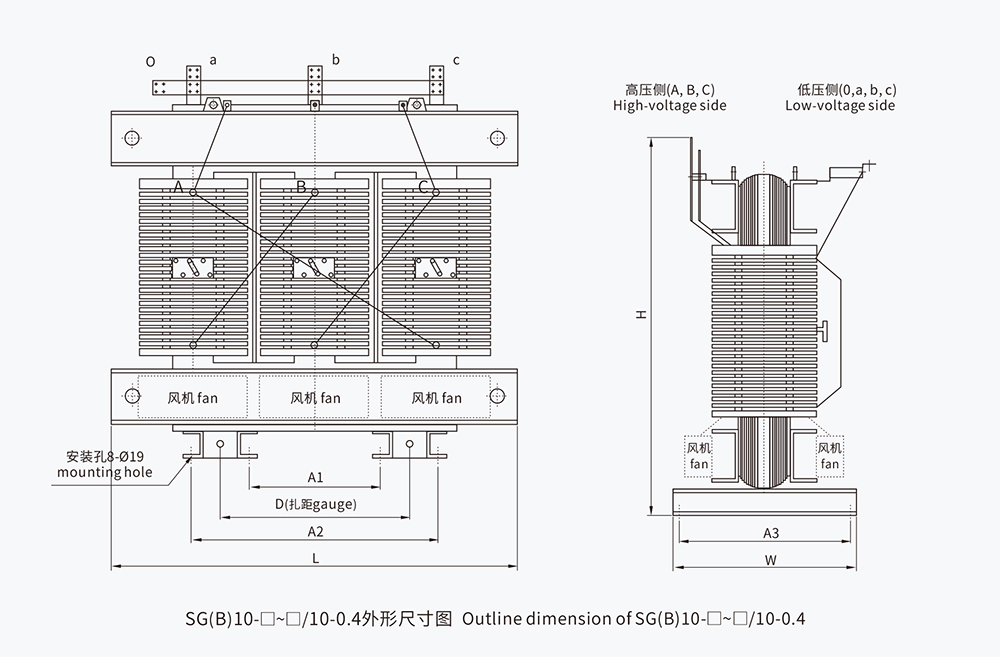

SG(B)10 H級絕緣干式變壓器外形尺寸
|
額定容量(KVA) |
L |
W |
H |
D |
A1 |
A2 |
A3 |
|
100 |
940 |
600 |
875 |
600 |
600 |
600 |
550 |
|
125 |
970 |
600 |
920 |
600 |
600 |
600 |
550 |
|
160 |
1000 |
710 |
965 |
660 |
660 |
660 |
660 |
|
200 |
1040 |
710 |
990 |
660 |
660 |
660 |
660 |
|
250 |
1090 |
710 |
1045 |
660 |
660 |
660 |
660 |
|
315 |
1120 |
710 |
1120 |
660 |
660 |
660 |
660 |
|
400 |
1140 |
850 |
1190 |
820 |
820 |
820 |
800 |
|
500 |
1240 |
850 |
1251 |
820 |
820 |
820 |
800 |
|
630 |
1320 |
850 |
1220 |
820 |
820 |
820 |
800 |
|
800 |
1350 |
850 |
1330 |
820 |
657 |
983 |
800 |
|
1000 |
1420 |
960 |
1410 |
820 |
657 |
983 |
910 |
|
1250 |
1500 |
960 |
1490 |
820 |
657 |
983 |
910 |
|
1600 |
1580 |
1150 |
1570 |
1070 |
907 |
1233 |
1100 |
|
2000 |
1630 |
1150 |
1690 |
1070 |
859 |
1281 |
1100 |
|
2500 |
1680 |
1150 |
1805 |
1070 |
859 |
1281 |
1100
|
注：以上尺寸如有變化， 以實際產品為準。

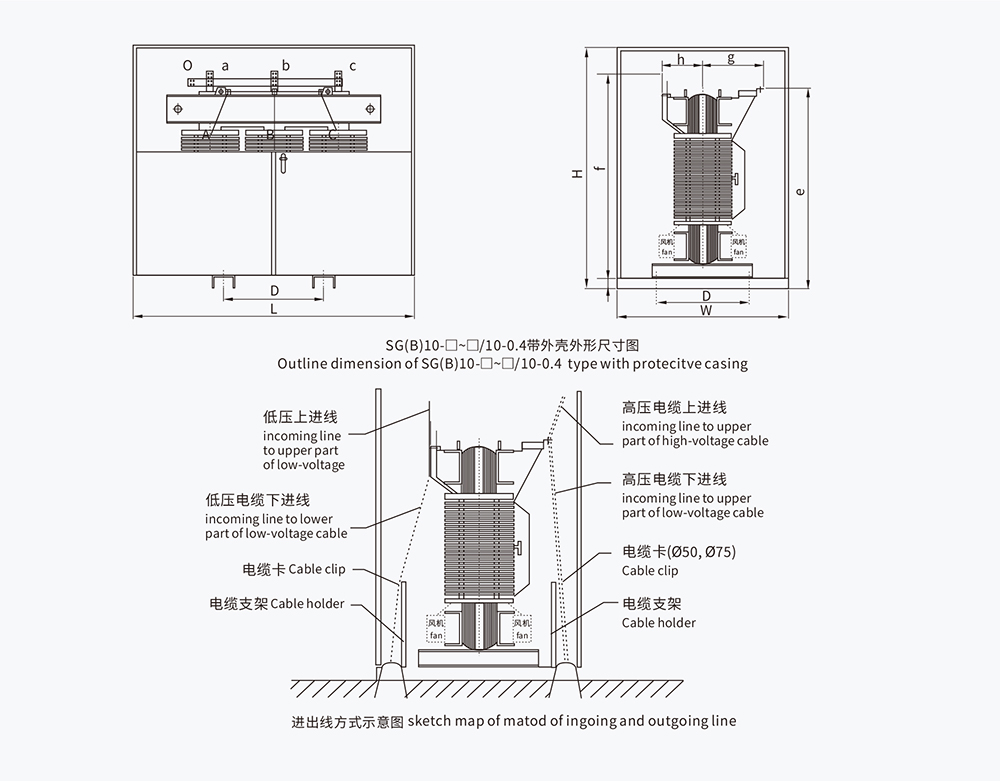

SG(B)10 H級絕緣干式變壓器帶保護外殼外形尺寸
|
